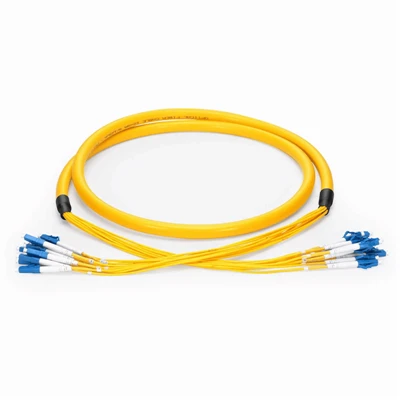

สายไฟเบอร์โหมดเดี่ยว MPO / MTP

เส้นใยที่ไม่ไวต่อการโค้งงอ G.657.A1 และ G.657.A2- มีไว้สำหรับการกำหนดเส้นทางที่มีความหนาแน่นสูง- โดยที่รัศมีการโค้งงอที่ลดลงและ-ข้อจำกัดด้านพื้นที่ของสายเคเบิลจำเป็นต้องได้รับการพิจารณา

ควรเลือกเกรดการสูญเสียที่ต้องการตามข้อกำหนดเฉพาะของตัวรับส่งสัญญาณ จำนวนการเชื่อมต่อที่เชื่อมต่อ ระยะการส่งสัญญาณ และงบประมาณพลังงานแสงที่มีอยู่ การกำหนดค่า ULL พร้อมใช้งานสำหรับระบบที่การสูญเสียตัวเชื่อมต่อมีผลกระทบต่องบประมาณการเชื่อมโยงโดยรวมที่เข้มงวดมากขึ้น

สถาปัตยกรรม Base-8 และ Base-12 รองรับการส่งผ่านไฟเบอร์แบบขนานและอินเทอร์เฟซอุปกรณ์ที่แตกต่างกัน

MPO โหมดเดี่ยวฐาน 8



การกำหนดค่าพื้นฐาน-พร้อมใช้งานสำหรับระบบออปติคัลที่ใช้อินเทอร์เฟซแบบไฟเบอร์ขนาน 8- และเหมาะสำหรับสถาปัตยกรรมความหนาแน่นสูงที่เกี่ยวข้องกับการเชื่อมต่อแบบออปติคอลความเร็วสูงรุ่นใหม่
การกำหนดค่าที่ใช้ได้ ได้แก่:

• ชุดประกอบ MPO/MTP 8 ไฟเบอร์
• ขั้วต่อตัวผู้หรือตัวเมีย
• ประเภท A / ประเภท B / ประเภท C ขั้ว
• การกำหนดค่าตัวเชื่อมต่อ APC
• มาตรฐาน การสูญเสียต่ำ- และประสิทธิภาพ ULL
• ความยาวและโครงสร้างของสายเคเบิลแบบกำหนดเอง

MPO โหมดเดี่ยวฐาน 12



การกำหนดค่าพื้นฐาน-มีการเชื่อมต่อแบบ 12 ไฟเบอร์สำหรับสถาปัตยกรรมสายเคเบิล MPO/MTP ที่จัดตั้งขึ้นและแอปพลิเคชันแกนหลักที่มีความหนาแน่นสูง
การกำหนดค่าที่ใช้ได้ ได้แก่:

• ชุดประกอบ MPO/MTP 12 ไฟเบอร์
• ชุดประกอบ 24 ไฟเบอร์โดยใช้อินเทอร์เฟซ 12 ไฟเบอร์สองตัว
• ขั้วต่อตัวผู้หรือตัวเมีย
• ประเภท A / ประเภท B / ประเภท C ขั้ว
• การกำหนดค่า APC
• ตัวเลือกมาตรฐานและขาดทุนต่ำ-

สำหรับสายเคเบิลทดแทนหรือคำสั่งซื้อโครงการ สามารถจัดเตรียมรุ่นอุปกรณ์ ข้อมูลจำเพาะอินเทอร์เฟซ ตัวอย่างสายเคเบิลที่มีอยู่ แบบร่าง หรือการทำแผนที่ไฟเบอร์สำหรับการตรวจสอบการกำหนดค่า

ตัวเลือกแจ็คเก็ตประกอบด้วย LSZH, OFNP, OFNR และ PVC ขึ้นอยู่กับข้อกำหนดในการติดตั้งและรหัสท้องถิ่นที่เกี่ยวข้อง

เลือกโหมดเดี่ยวเมื่ออุปกรณ์ระบุไฟเบอร์ OS2 ลิงก์ต้องการระยะขยาย หรืองบประมาณออปติคัลที่มีอยู่ต้องใช้คุณลักษณะการส่งสัญญาณโหมดเดียว



การทดสอบการมองเห็นและการตรวจสอบคุณภาพ

ชุดสายเคเบิลโหมดเดี่ยวของ MPO/MTP- แต่ละชิ้นสามารถตรวจสอบกับการกำหนดค่าเชิงแสงและกายภาพที่ระบุก่อนจัดส่ง

การสูญเสียการแทรกและการสูญเสียผลตอบแทน:ทดสอบที่ความยาวคลื่นที่กำหนด รวมถึง 1310 นาโนเมตร และ 1550 นาโนเมตร

การตรวจสอบอินเทอร์เฟอโรเมตริก 3 มิติ:ตรวจสอบความสูงของไฟเบอร์ รัศมีความโค้ง ออฟเซ็ตเอเพ็กซ์ และรูปทรงปลอกโลหะ

สิ้นสุด-การตรวจสอบใบหน้า:ตรวจสอบรอยขีดข่วน หลุม การปนเปื้อน และข้อบกพร่องด้านใบหน้าอื่นๆ-

การตรวจสอบขั้ว:ยืนยันการทำแผนที่ไฟเบอร์ประเภท A, B หรือ C

การตรวจสอบการกำหนดค่าขั้นสุดท้าย:ตรวจสอบจำนวนไฟเบอร์ ประเภทตัวเชื่อมต่อ เพศ ขั้ว โครงสร้างสายเคเบิล ความยาว และการติดฉลาก

สามารถจัดเตรียมเอกสารการทดสอบระดับแบทช์-ได้ตามข้อกำหนดของโครงการและคำสั่งซื้อ

ในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์สายเคเบิลไฟเบอร์โหมดเดี่ยว MPO / MTP ที่เป็นมืออาชีพมากที่สุดในประเทศจีน ผลิตภัณฑ์ของเรามีชื่อเสียงที่ดีในตลาด โปรดมั่นใจในการขายส่งสายเคเบิลไฟเบอร์โหมดเดี่ยว MPO / MTP ขั้นสูงที่ผลิตในประเทศจีนที่นี่จากโรงงานของเรา นอกจากนี้ยังมีบริการแบบกำหนดเองอีกด้วย
