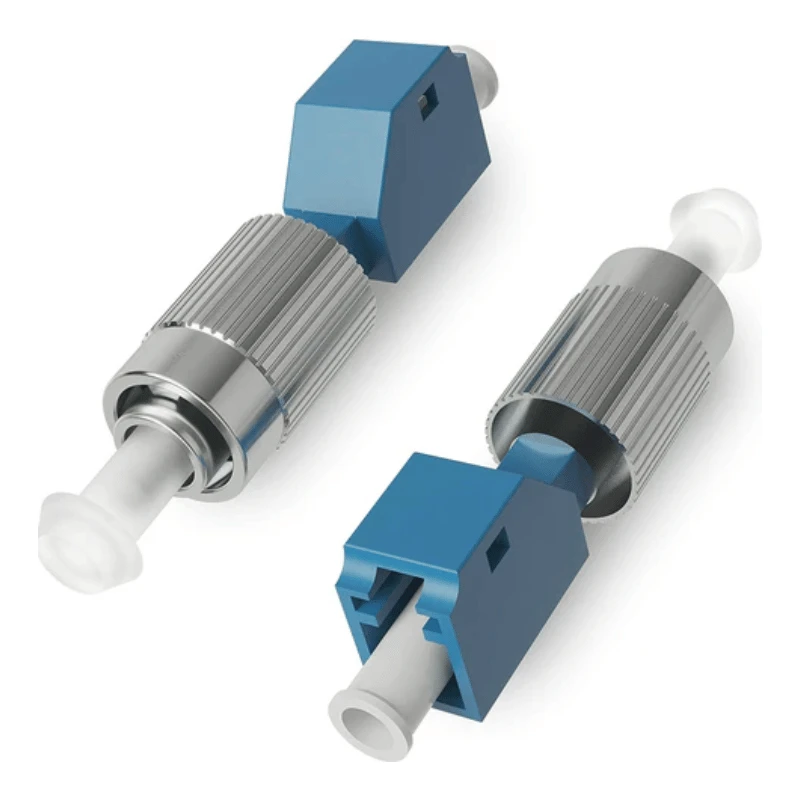

อะแดปเตอร์ไฟเบอร์ออปติก LC เป็น FC เป็นอะแดปเตอร์ไฮบริดเพศหญิง-ถึง- ตัวเมียที่ออกแบบมาเพื่อเชื่อมต่อส่วนประกอบไฟเบอร์ออปติกที่สิ้นสุด LC- และ FC- โดยไม่ต้อง-ยุติไฟเบอร์อีกครั้ง การกำหนดค่ามาตรฐานคือ LC/UPC ถึง FC/UPC, ซิมเพล็กซ์, ระบบปฏิบัติการโหมดเดียว2 9/125 μm พร้อมปลอกจัดตำแหน่งเซรามิกเซอร์โคเนียที่มีความแม่นยำ สามารถระบุประเภทการขัดเงาตัวเชื่อมต่อ โหมดไฟเบอร์ วัสดุตัวเรือน และการกำหนดค่าการติดตั้งที่แตกต่างกันได้ตามความต้องการของโครงการ
ข้อมูลจำเพาะของอะแดปเตอร์
|
พารามิเตอร์ |
ข้อกำหนดมาตรฐาน |
||
|
ประเภทอะแดปเตอร์ |
อะแดปเตอร์ไฮบริด LC เป็น FC |
||
|
การกำหนดค่าตัวเชื่อมต่อ |
LC/UPC ถึง FC/UPC |
||
|
เพศ |
หญิง-ถึง-หญิง |
||
|
ช่อง |
เริม |
||
|
โหมดไฟเบอร์ |
ระบบปฏิบัติการโหมดเดียว2 9/125 μm |
||
|
ปลอกจัดตำแหน่ง |
เซรามิกเซอร์โคเนียที่มีความแม่นยำ |
||
|
การสูญเสียการแทรกโดยทั่วไป |
น้อยกว่าหรือเท่ากับ 0.3 เดซิเบล |
||
|
การสูญเสียผลตอบแทน |
มากกว่าหรือเท่ากับ 50 dB, UPC |
||
|
ความทนทาน |
มากกว่าหรือเท่ากับ 500 รอบการผสมพันธุ์ |
||
|
อุณหภูมิในการทำงาน |
-25 องศาถึง +70 องศา |
||
|
อุณหภูมิในการจัดเก็บ |
-40 องศาถึง +85 องศา |
||
|
การติดตั้ง |
แผงเมาท์ |
||
|
ที่อยู่อาศัย |
พลาสติกวิศวกรรมหรือโลหะ |
||
|
มาตรฐานที่ใช้บังคับ |
ข้อกำหนดอินเทอร์เฟซ IEC 61754-20 / IEC 61754-13; RoHS |
||
อินเทอร์เฟซ LC เป็นไปตามข้อกำหนดด้านมิติของกลุ่มตัวเชื่อมต่อ LC ในขณะที่ฝั่ง FC ใช้อินเทอร์เฟซแบบปลอกโลหะขนาด 2.5 มม. มาตรฐานและการออกแบบข้อต่อแบบสกรู-
ความเข้ากันได้ของตัวเชื่อมต่อ
อะแดปเตอร์ได้รับการออกแบบสำหรับการเชื่อมต่อระหว่าง LC- ถึง - FC โดยตรง ทำให้มีประโยชน์ในกรณีที่อุปกรณ์ แผงแพทช์ หรือโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่ใช้แพลตฟอร์มตัวเชื่อมต่อที่แตกต่างกัน
ฝั่ง LC:เข้ากันได้กับขั้วต่อ LC มาตรฐาน สามารถระบุการกำหนดค่า UPC และ APC ได้
ฝั่งเอฟซี:เข้ากันได้กับขั้วต่อ FC มาตรฐานโดยใช้การกำหนดค่า PC/UPC หรือ APC ที่สอดคล้องกัน
โหมดไฟเบอร์:siSglemode OS2 เป็นการกำหนดค่ามาตรฐาน สามารถจัดหาเวอร์ชันมัลติโหมด เช่น OM3 และ OM4 ได้เมื่อการออกแบบอะแดปเตอร์และปลอกจัดตำแหน่งตรงกัน
การจับคู่โปแลนด์:ควรเลือกประเภทการขัดเงาขั้วต่อตามส่วนประกอบการผสมพันธุ์ อินเทอร์เฟซ LC และ FC มีข้อกำหนดมิติ IEC แยกต่างหาก
สำหรับเครือข่ายตัวเชื่อมต่อแบบผสม อะแดปเตอร์ไฮบริดไม่จำเป็นต้องเปลี่ยนสายแพทช์คอดหรือ{0}}ยุติไฟเบอร์ที่ติดตั้งใหม่
โครงสร้างอะแดปเตอร์
อะแดปเตอร์ประกอบด้วยเต้ารับตัวเชื่อมต่อสองตัว ปลอกปรับตำแหน่งที่แม่นยำ และตัวเรือนภายนอกที่มีโครงสร้างการยึดแผง-ที่จำเป็น
ปลอกเซรามิกเซอร์โคเนียช่วยรักษาแนวข้อต่อเฟอร์รูลในระหว่างการผสมพันธุ์และการแยกออก ซึ่งช่วยควบคุมการสูญเสียการมีเพศสัมพันธ์ทางแสง ด้าน LC ใช้อินเทอร์เฟซประเภทสลักขนาดกะทัดรัด- ในขณะที่ด้าน FC รองรับลักษณะกลไกการต่อพ่วงแบบเกลียวของตัวเชื่อมต่อ FC
ตัวเลือกตัวเรือนประกอบด้วยพลาสติกวิศวกรรมหรือโลหะที่มีความแข็งแรงสูง- ขึ้นอยู่กับข้อกำหนดทางกลและการออกแบบแผง ฝาครอบกันฝุ่น โครงสร้างบานเกล็ด การออกแบบหน้าแปลนที่แตกต่างกัน และ-คุณลักษณะการติดตั้งเฉพาะของลูกค้าสามารถกำหนดค่าได้
การใช้งาน
ระบบโทรคมนาคมและ ODF
ใช้เชื่อมต่อสายแพทช์ LC และ FC ภายในกรอบการกระจายแสง แผงไฟเบอร์ และอุปกรณ์เครือข่ายผู้ให้บริการ
ศูนย์ข้อมูลและเครือข่ายไฟเบอร์องค์กร
เหมาะสำหรับการโยกย้ายอุปกรณ์หรือมรดก-ไปยัง-โครงสร้างพื้นฐานใหม่ที่อินเทอร์เฟซ LC และ FC จำเป็นต้องมีอยู่ร่วมกัน
อุปกรณ์กระจาย FTTx
สามารถรวมเข้ากับกล่องกระจายไฟเบอร์ ตู้ แผงปลายสาย และอุปกรณ์เครือข่ายการเข้าถึงอื่นๆ- ที่ต้องใช้ประเภทตัวเชื่อมต่อแบบผสม
อุปกรณ์ทดสอบและวัดไฟเบอร์
ให้อินเทอร์เฟซ LC- ถึง - FC ที่เปลี่ยนได้สำหรับเครื่องมือทดสอบทางแสงและแผงทดสอบในห้องปฏิบัติการหรือการผลิต
แผงไฟเบอร์และชุดประกอบ OEM
เหมาะสำหรับผู้ผลิตแผง ผู้สร้างตู้ และผู้รวมระบบที่ต้องการการกำหนดค่าอะแดปเตอร์ไฮบริดที่ระบุ
การปรับแต่ง/OEM
การรวมตัวเชื่อมต่อ:Lc-fc และการกำหนดค่าแบบไฮบริดอื่นๆ
ขัด:Upc หรือ apc ตามการกำหนดค่าตัวเชื่อมต่อการผสมพันธุ์
โหมดไฟเบอร์:Os2 singlemode และการกำหนดค่ามัลติโหมดที่เลือก
ปลอกหุ้ม:เซรามิกเซอร์โคเนีย; สามารถประเมินวัสดุปลอกทางเลือกสำหรับการใช้งานเฉพาะได้
ที่อยู่อาศัย: โครงสร้างพลาสติกหรือโลหะ
การติด:การติดตั้งแผงมาตรฐาน โครงสร้างแบบหน้าแปลน/ไม่มีหน้าแปลน คลิป หรือ-รูปทรงการติดตั้งเฉพาะของลูกค้า
การป้องกัน:ฝาปิดกันฝุ่นหรือแบบปิด
บัตรประจำตัว:สีที่อยู่อาศัย โลโก้ หมายเลขพอร์ต หมายเลขชิ้นส่วน และการติดฉลากบาร์โค้ด
บรรจุภัณฑ์:จำนวนมาก ถุงเดี่ยว หรือบรรจุภัณฑ์ที่ลูกค้าระบุ-
คุณภาพและการตรวจสอบ
การควบคุมคุณภาพควรครอบคลุมทั้งประสิทธิภาพการมองเห็นและความน่าเชื่อถือทางกล รายการตรวจสอบทั่วไปได้แก่:
การทดสอบการสูญเสียการแทรกและการสูญเสียการส่งคืนสำหรับตัวเชื่อมต่อที่ระบุและการกำหนดค่าการขัดเงา
การตรวจสอบมิติของอินเทอร์เฟซของอะแดปเตอร์ คุณสมบัติการติดตั้ง และส่วนประกอบการจัดตำแหน่ง
การตรวจสอบการจัดตำแหน่งปลอกและปลอกโลหะเพื่อรักษาประสิทธิภาพการผสมพันธุ์ที่ทำซ้ำได้
การผสมพันธุ์-การทดสอบรอบเพื่อตรวจสอบความทนทานทางกล
การตรวจสอบข้อบกพร่องของตัวเรือน สภาพปลอก การปนเปื้อน และความเสียหายของอินเทอร์เฟซของตัวเชื่อมต่อด้วยสายตา
การทดสอบอุณหภูมิและสิ่งแวดล้อมเมื่อจำเป็นตามข้อกำหนดของโครงการ
เอกสารประกอบและการปฏิบัติตามข้อกำหนด รวมถึงข้อกำหนดที่เกี่ยวข้องกับ RoHS- เมื่อระบุไว้
เกณฑ์การตรวจสอบและรายงานการทดสอบสามารถสอดคล้องกับแบบของลูกค้า ข้อมูลจำเพาะในการซื้อ หรือมาตรฐานส่วนประกอบไฟเบอร์ออปติก-ที่เกี่ยวข้อง
คำถามที่พบบ่อย
ถาม: คุณสามารถจัดเตรียมตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?
ก. ใช่. สามารถจัดเตรียมตัวอย่างสำหรับข้อกำหนด ความเข้ากันได้ของตัวเชื่อมต่อ และการประเมินการประกอบก่อนการซื้อจำนวนมาก ปริมาณตัวอย่างและค่าบริการตัวอย่างที่เกี่ยวข้องสามารถยืนยันได้ตามการกำหนดค่าที่ร้องขอ
ถาม: MOQ สำหรับอะแดปเตอร์ไฟเบอร์ออปติก LC ถึง FC คืออะไร
ตอบ: สำหรับการกำหนดค่ามาตรฐาน โดยทั่วไป MOQ จะอยู่ที่ 100 ชิ้น การกำหนดค่า OEM วัสดุพิเศษ หรือบรรจุภัณฑ์แบบกำหนดเองอาจต้องมีขั้นต่ำที่แตกต่างกัน ซึ่งสามารถยืนยันก่อนเสนอราคาได้
ถาม: ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับการสั่งซื้อจำนวนมากคือเท่าไร?
ตอบ: ระยะเวลาดำเนินการโดยทั่วไปคือ 7–14 วัน ขึ้นอยู่กับปริมาณการสั่งซื้อและการกำหนดค่า โดยปกติเวลาในการจัดส่งคือ 20–30 วัน โดยมีการยืนยันกำหนดการสุดท้ายตามปลายทางและวิธีการจัดส่ง
ถาม: คุณยอมรับวิธีการชำระเงินแบบใด
ตอบ: โดยปกติเรายอมรับ T/T, L/C, PayPal และบัตรเครดิต เงื่อนไขการชำระเงินอื่นๆ สามารถพูดคุยได้สำหรับคำสั่งซื้อที่มีคุณสมบัติเหมาะสมหรือข้อกำหนดของโครงการเฉพาะ
ถาม: มีวิธีการจัดส่งแบบใดบ้าง?
ตอบ: คำสั่งซื้อสามารถจัดส่งทางด่วน การขนส่งทางอากาศ หรือการขนส่งทางทะเล ขึ้นอยู่กับปริมาณ ข้อกำหนดในการจัดส่ง และปลายทาง สามารถจัดเรียงเงื่อนไข DDP, DAP และ EXW ตามลำดับได้
ถาม: คุณสามารถจัดทำรายงานการตรวจสอบพร้อมคำสั่งซื้อได้หรือไม่
ก. ใช่. สามารถจัดเตรียมเอกสารการตรวจสอบตามข้อกำหนดการสั่งซื้อที่ตกลงกันไว้ บันทึกทั่วไปอาจรวมถึงการสูญเสียการแทรก การสูญเสียการส่งคืน การตรวจสอบขนาด และผลการตรวจสอบด้วยภาพ
ถาม: ฉันควรระบุอะแดปเตอร์อย่างไรเมื่อขอใบเสนอราคา
ตอบ: จัดเตรียมชุดตัวเชื่อมต่อ LC/FC ที่จำเป็น, การขัดเงา UPC หรือ APC, การกำหนดค่าแบบซิมเพล็กซ์หรืออื่นๆ, โหมดไฟเบอร์, ประเภทตัวเรือน, ข้อกำหนดในการติดตั้ง, ปริมาณ และข้อกำหนดด้านบรรจุภัณฑ์ แนะนำให้ใช้ภาพวาดหรือตัวอย่างอ้างอิงสำหรับเวอร์ชันที่กำหนดเอง
