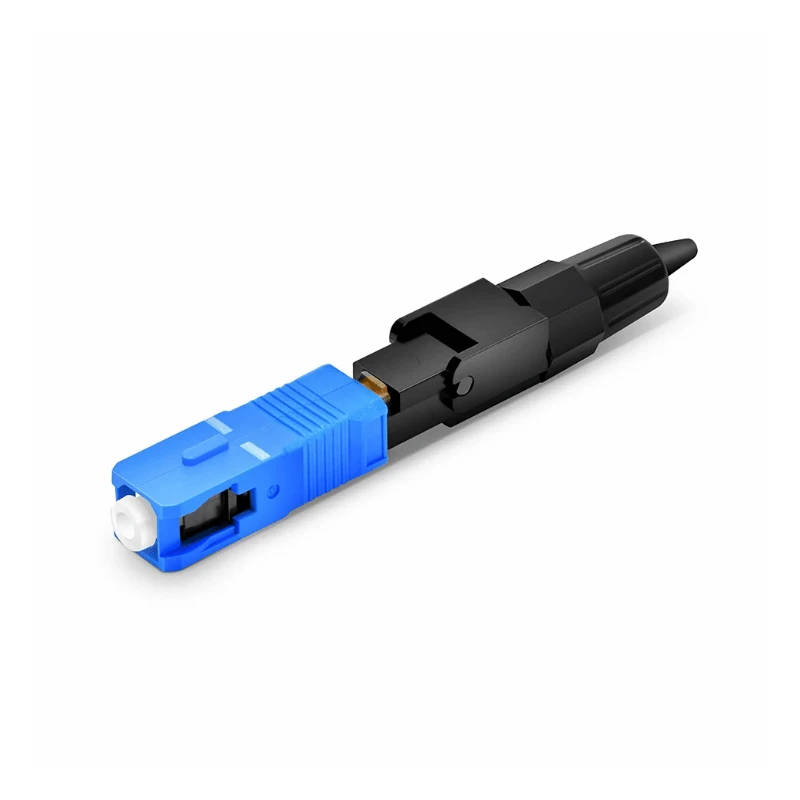

สายเคเบิลไฟเบอร์ออปติก SC UPC Connector

ตัวเชื่อมต่อ SC UPC ของสายเคเบิลไฟเบอร์ออปติกเป็นตัวเชื่อมต่อ SC ที่ประกอบขึ้นจากโรงงาน- ซึ่งออกแบบมาสำหรับ-การสิ้นสุดและการเชื่อมต่อสายเคเบิลไฟเบอร์ออปติกโหมดเดียว ใช้ปลอกโลหะเซรามิกขนาด 2.5 มม. และโครงสร้างข้อต่อแบบดึง-เพื่อการจับคู่กับอะแดปเตอร์ SC ที่เข้ากันได้อย่างมั่นคง การกำหนดค่ามาตรฐานเหมาะสำหรับไฟเบอร์โหมดเดี่ยว-ขนาด 9/125 μm และสายเคเบิลขนาด 2.0 มม. โดยมีเส้นผ่านศูนย์กลางของสายเคเบิลและการกำหนดค่าการประกอบอื่นๆ สำหรับความต้องการของโครงการ

ตัวเชื่อมต่อประกอบด้วยปลอกโลหะเซรามิกเซอร์โคเนีย ตัวเรือนตัวเชื่อมต่อ ส่วนประกอบการจัดตำแหน่ง และบูทบรรเทาความเครียด- ข้อต่อเฟอร์รูลขนาด 2.5 มม. มีอินเทอร์เฟซการจับคู่ SC ที่ได้มาตรฐาน ในขณะที่กลไกการเชื่อมต่อแบบพุช-ช่วยให้สามารถติดตั้งและถอดออกจากอะแดปเตอร์ SC ได้อย่างง่ายดาย

พื้นผิวด้านท้ายของ UPC ได้รับการขัดเงาเพื่อให้มีการสัมผัสทางกายภาพระหว่างพื้นผิวเส้นใยผสมพันธุ์และควบคุมการสะท้อนของแสง โครงสร้างตัวเชื่อมต่อช่วยปกป้องโครงสร้างการจัดตำแหน่งภายใน ในขณะที่ปลอกลดความเครียด-ช่วยลดความเครียดทางกลที่สายเคเบิล-ถึง-การเปลี่ยนผ่านของตัวเชื่อมต่อ

เวอร์ชันมาตรฐานได้รับการออกแบบมาสำหรับไฟเบอร์โหมดเดี่ยว-ขนาด 9/125 μm รวมถึงแอปพลิเคชันประเภท OS2- สำหรับแอสเซมบลีที่ใช้ไฟเบอร์ที่ไม่ไวต่อการโค้งงอ- ก็สามารถระบุความเข้ากันได้ตามหมวดหมู่ไฟเบอร์ ITU-T ที่เกี่ยวข้องได้ ITU-T G.657 ครอบคลุมถึง-การสูญเสีย-การโค้งงอของไฟเบอร์โหมดเดี่ยว-และสายเคเบิลที่ไม่ไวต่อความรู้สึก ซึ่งใช้โดยเฉพาะในการเข้าถึงและการติดตั้งที่มีความหนาแน่นสูง

ควรเลือกตัวเชื่อมต่อตามโหมดไฟเบอร์ เส้นผ่านศูนย์กลางของสายเคเบิล ส่วนต่อประสานของอะแดปเตอร์ ประเภทการขัดเงา และสภาพแวดล้อมการใช้งาน

เครือข่ายโทรคมนาคม:การเชื่อมต่อโครงข่ายอุปกรณ์ กรอบการกระจาย และการเชื่อมโยงการส่งสัญญาณ

Ftth/fttx:การกระจายแสงและการเชื่อมต่อไฟเบอร์ฝั่งตัวสมัครสมาชิก-

ศูนย์ข้อมูล:การแพตช์และการเชื่อมต่ออุปกรณ์โดยระบุอินเทอร์เฟซ sc

เครือข่ายองค์กร:กระดูกสันหลังและการสร้าง-ถึง-การสร้างลิงก์ไฟเบอร์

Catv และออกอากาศ:การกระจายสัญญาณแสงและการเชื่อมต่อโครงข่ายอุปกรณ์

เครือข่ายอุตสาหกรรม:การเชื่อมต่อไฟเบอร์ในระบบอัตโนมัติและการสื่อสารตามข้อกำหนดด้านสิ่งแวดล้อมที่เหมาะสม

อินเทอร์เฟซ sc push-pull มีประโยชน์อย่างยิ่งสำหรับแอปพลิเคชันที่ต้องติดตั้งและถอดตัวเชื่อมต่อบ่อยครั้ง

สำหรับคำสั่งซื้อ OEM และโครงการ สามารถกำหนดค่าตัวเชื่อมต่อได้ตามความต้องการ ได้แก่:

สำหรับการผลิตในปริมาณมาก ควรยืนยันแบบที่เกี่ยวข้อง ข้อกำหนดด้านแสง โครงสร้างสายเคเบิล ข้อกำหนดด้านความคลาดเคลื่อน และเกณฑ์การตรวจสอบก่อนการผลิตจำนวนมาก

แต่ละชุดการผลิตควรได้รับการตรวจสอบตามข้อกำหนดของผลิตภัณฑ์ที่ได้รับอนุมัติก่อนจัดส่ง รายการตรวจสอบที่สำคัญ ได้แก่ :

สิ้นสุด-การตรวจสอบใบหน้า:การปนเปื้อน รอยขีดข่วน ชิป และข้อบกพร่องในการขัดเงา

การทดสอบการสูญเสียการแทรก:การตรวจสอบกับค่าสูงสุดที่ระบุ

การทดสอบการสูญเสียผลตอบแทน:การตรวจสอบประสิทธิภาพการสะท้อนกลับของ upc -

การตรวจสอบปลอกโลหะและมิติ:ขนาดอินเทอร์เฟซและการประกอบที่สำคัญ

การตรวจสอบชุดประกอบสายเคเบิล-ถึง-:บูท ตัวเรือน การย้ำ และเงื่อนไขการบรรเทาความเครียด-

การทดสอบการผสมพันธุ์/ความทนทาน:การตรวจสอบประสิทธิภาพของตัวเชื่อมต่อหลังจากผสมพันธุ์ซ้ำตามที่จำเป็น

การทดสอบด้านสิ่งแวดล้อม:การทดสอบอุณหภูมิหรือความชื้นเมื่อจำเป็นตามข้อกำหนดของโครงการ

สำหรับคำสั่งซื้อ OEM สามารถกำหนดการทดสอบทางกล สภาพแวดล้อม หรือการมองเห็นเพิ่มเติมได้ตามข้อกำหนดหรือมาตรฐานการทดสอบที่เกี่ยวข้องของลูกค้า ขนาดอินเทอร์เฟซของตัวเชื่อมต่อควรได้รับการควบคุมตามข้อกำหนดตระกูล SC ของ IEC 61754-4 ที่เกี่ยวข้อง
