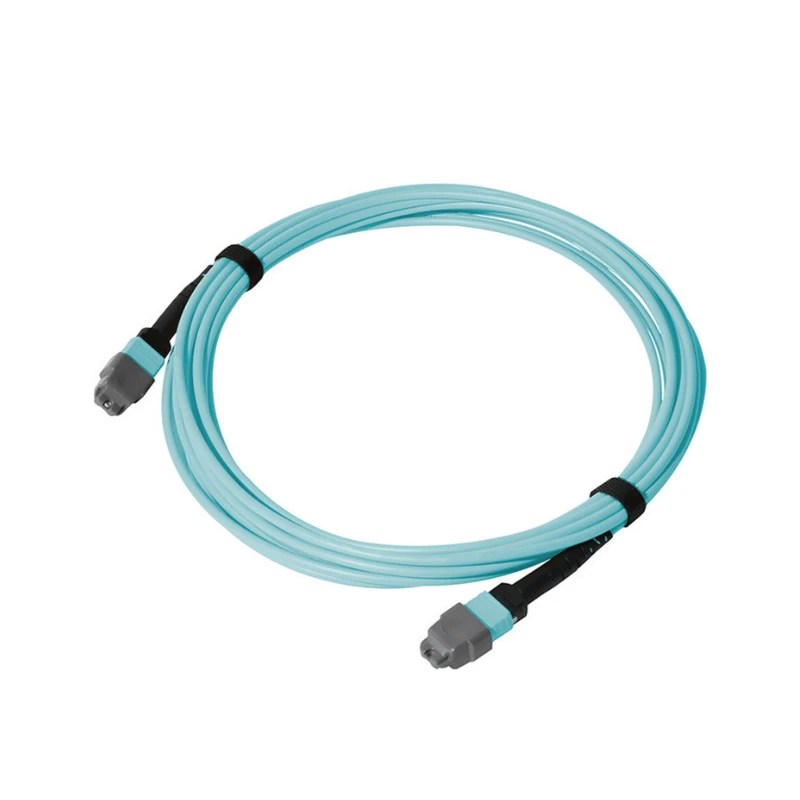

สายเคเบิลลูปแบ็ค MTP

สายเคเบิล MTP Loopback เป็นชุดประกอบไฟเบอร์ออปติก-ที่ประกอบขึ้นจากโรงงาน- ซึ่งให้เส้นทางส่งคืนแสงที่กำหนดผ่านอินเทอร์เฟซ MTP/MPO โดยจะกำหนดเส้นทางช่องสัญญาณออปติคอลที่ส่งกลับไปยังช่องสัญญาณรับที่กำหนดภายในอินเทอร์เฟซเดียวกันสำหรับการตรวจสอบตัวรับส่งสัญญาณ การทดสอบพอร์ต-สวิตช์ การวินิจฉัยอุปกรณ์ และขั้นตอนการทดสอบออปติคอล

ระบุ MTP loopback ตามอินเทอร์เฟซการทดสอบเป้าหมาย การกำหนดค่าที่จำเป็นควรได้รับการยืนยันก่อนการผลิตโดยอิงตามอินเทอร์เฟซ การจับคู่ตัวเชื่อมต่อ การทำแผนที่ช่องสัญญาณ และเงื่อนไขการทดสอบทางแสง

จับคู่จำนวนไฟเบอร์กับอินเทอร์เฟซ:เลือกจำนวนไฟเบอร์ตามช่องออปติคัลที่ใช้งานอยู่และการกำหนดค่าตัวเชื่อมต่อของอินเทอร์เฟซที่ทดสอบ

จับคู่ประเภทไฟเบอร์กับอินเทอร์เฟซแบบออปติคัล:จับคู่ประเภทไฟเบอร์กับโหมดออปติคอลที่ระบุสำหรับตัวรับส่งสัญญาณเป้าหมาย อุปกรณ์ หรือฟิกซ์เจอร์ทดสอบ

ยืนยันเพศของตัวเชื่อมต่อ MTP/MPO:ยืนยันเพศของตัวเชื่อมต่อที่ต้องการจากอินเทอร์เฟซการผสมพันธุ์ ขั้วต่อตัวผู้จะถูกปักหมุดไว้ ในขณะที่ขั้วต่อตัวเมียจะถูกปลดออก

ยืนยันการจับคู่ Tx- ถึง - Rx:ยืนยันความสัมพันธ์ของช่องสัญญาณ Tx- ถึง - Rx ที่จำเป็นก่อนสั่งซื้อ โดยเฉพาะอย่างยิ่งสำหรับการกำหนดค่าการทดสอบเฉพาะแอปพลิเคชัน

ตรวจสอบสภาพการทดสอบทางแสง:ยืนยันว่าการทดสอบต้องการลูปแบ็คโดยตรงหรือแบบลดทอน และระบุสภาวะการรับพลังงานที่ต้องการ-ตามความเหมาะสม

การกำหนดค่าแบบวนกลับไม่ได้ถูกกำหนดโดยการนับไฟเบอร์เท่านั้น แต่ยังรวมถึงวิธีการส่งช่องสัญญาณที่ส่งกลับไปยังช่องสัญญาณรับที่ต้องการด้วย

ย้อนกลับโดยตรง:การย้อนกลับโดยตรงจะส่งสัญญาณที่ส่งกลับโดยไม่มีการลดทอนโดยเจตนา เมื่อกำลังรับผลลัพธ์เป็นไปตามข้อกำหนดในการทดสอบ

การลดทอนลูปแบ็ค:การกำหนดค่าแบบลดทอนทำให้เกิดการสูญเสียแสงเพิ่มเติมที่ระบุเมื่อการทดสอบต้องการกำลังรับที่ต่ำกว่า

ข้อกำหนดการลดทอน:ระบุการลดทอนหรือเงื่อนไขตัวรับเป้าหมายที่ต้องการ เพื่อให้สามารถยืนยันการกำหนดค่าเชิงแสงก่อนการผลิตได้

ชุดประกอบ MTP loopback ได้รับการตรวจสอบกับข้อกำหนดการผลิตที่ได้รับการยืนยันก่อนจัดส่ง ครอบคลุมถึงรูปทรงของตัวเชื่อมต่อ สภาพ-ผิวหน้าส่วนปลาย ประสิทธิภาพด้านการมองเห็น และการกำหนดเส้นทาง Tx- ถึง- Rx

ขั้วต่อและปลาย-การควบคุมด้วยใบหน้า:การตรวจสอบอินเทอร์เฟอโรมิเตอร์ 3 มิติใช้เพื่อตรวจสอบรูปทรงของตัวเชื่อมต่อ MTP/MPO รวมถึงความสูงของเส้นใย ออฟเซ็ตเอเพ็กซ์ และรัศมีความโค้ง ในขณะที่ใบหน้าปลายของตัวเชื่อมต่อจะได้รับการตรวจสอบการปนเปื้อนและข้อบกพร่องที่มองเห็นได้

การตรวจสอบด้วยแสงและการทำแผนที่:แต่ละแอสเซมบลีได้รับการทดสอบแยกกันสำหรับการสูญเสียการแทรกและการสูญเสียการส่งคืนตามการกำหนดค่าที่ระบุและทดสอบความยาวคลื่น ในขณะที่การกำหนดเส้นทาง Tx- ถึง- Rx จะถูกตรวจสอบโดยเทียบกับการแมปการผลิตที่ยืนยันแล้ว

บันทึกการทดสอบ:บันทึกการทดสอบแบบอนุกรมสามารถจัดเตรียมได้สำหรับส่วนประกอบแต่ละชิ้น รวมถึงข้อมูลการทดสอบการมองเห็นที่เกี่ยวข้องและผลการตรวจสอบสำหรับคุณสมบัติของผลิตภัณฑ์และการตรวจสอบขาเข้า

สายเคเบิลลูปแบ็ค MTP แบบกำหนดเองได้รับการกำหนดค่าโดยเทียบกับอุปกรณ์ของลูกค้าหรือข้อกำหนดด้านอุปกรณ์ทดสอบ-

การอ้างอิงอินเทอร์เฟซ
จัดเตรียมอุปกรณ์เป้าหมาย เครื่องรับส่งสัญญาณ หรืออินเทอร์เฟซฟิกซ์เจอร์ทดสอบ- เพื่อให้สามารถตรวจสอบการกำหนดค่าตัวเชื่อมต่อและชุดประกอบที่จำเป็นก่อนการผลิต

การอ้างอิงการทำแผนที่
สำหรับลูปแบ็คที่ไม่ใช่-แบบมาตรฐาน ให้จัดเตรียมแผนผังพอร์ต แผนภาพตำแหน่งไฟเบอร์- หรือข้อกำหนดการเดินสาย Tx- ถึง- Rx

ความต้องการทางแสง
ระบุเงื่อนไขการลดทอนหรือตัวรับเป้าหมายที่ต้องการเมื่อพลังงานแสงที่ควบคุมเป็นส่วนหนึ่งของข้อกำหนดการทดสอบ

การอ้างอิงการผลิต
ระบุข้อกำหนดความยาวสายเคเบิล ปริมาณ การระบุ และบรรจุภัณฑ์ที่จำเป็นสำหรับการเสนอราคาและการผลิต
สำหรับการกำหนดค่าเฉพาะแอปพลิเคชัน- DIMI จะตรวจสอบข้อกำหนดอินเทอร์เฟซ การทำแผนที่ และการทดสอบที่ให้มาก่อนการผลิต เพื่อให้สามารถยืนยันข้อกำหนดการผลิตกับชุดประกอบที่ร้องขอได้
